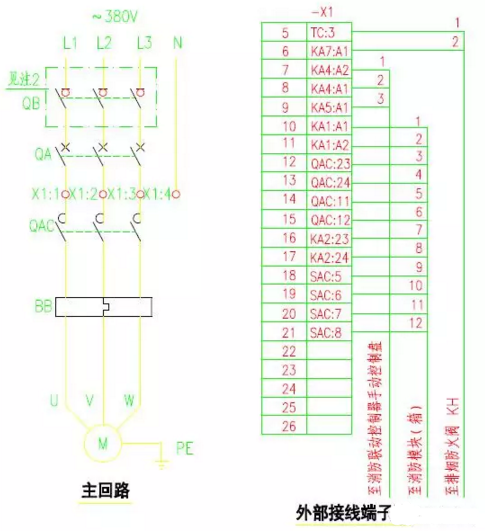

圖1  排煙風機的主回路和外部接線端子圖

        最近很多朋友咨詢，《常用風機控制電路圖》16D303-2中消防排煙風機控制箱到消防控制室的芯線數量，希望得到解釋，九洲普惠風機在此一并回復和解釋。

        這個問題很簡單，只要看圖1中的外部接線端子圖即可。該圖有三條線路從風機控制箱引出，分別為：

        1、至消防聯動控制器手動控制盤，3芯線，位于消防控制室。

        2、至消防模塊箱，12芯線，消防模塊箱一般在本層豎井內。

        3、至280°排煙防火閥，2芯線，在排煙管上。

        這三條線路根據芯線數量和規格可以確定穿管大小。具體芯線的內涵可見圖2控制原理圖。

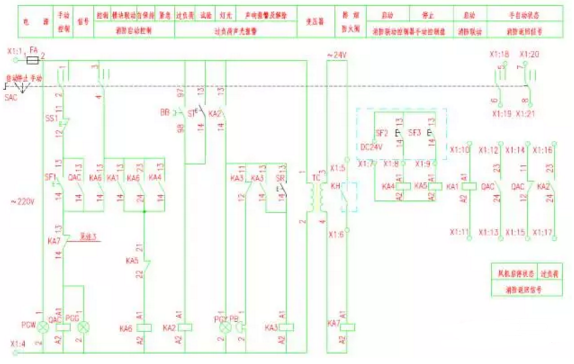

圖2  排煙風機控制原理圖

        從圖2可知，控制線路a是到消防控制室消防手動控制盤，由消防聯動控制器提供24V電源，實現在消防控制室進行緊急的啟?？刂?，這是排煙風機控制的最后一關，所以采用硬拉線，以提高可靠性。

        控制線路b有12芯線，分別為2芯消防自動控制（KA1，通過消防控制模塊），4芯反饋風機運行狀態（QAC），2芯過負荷信號（KA2），手自動轉換開關位置狀態（SAC）。

        控制線路c為2芯，與排煙防火閥KH聯動，通過KA7實現。KH由24V供電，電源由變壓器TC提供，主要從安全考慮，防止電擊事故。
